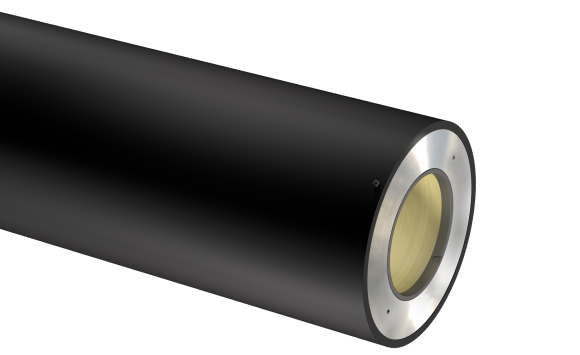

Adaptateur pneumatique destiné à réduire l’épaisseur du manchon porte plaque. Il permet une réduction du poids importante, facilitant la manipulation lors du montage et un gain de temps considérable. Fabriqué en HM (Haut Module) de fibre de carbone, le Carbobridge réduit les déflections mécaniques comparé à l’acier, les vibrations et apporte une valeur ajoutée en terme de qualité et rapidité à l’impression. Disponible en technologie Standard ou Flow-Through.
Rossini brevet n. 1275901
Structure interne en fibre de verre. Soutien extérieur : tuyau en fibre de carbone haut module (HM). Brides latérales en aluminium garantissant une résistance totale à la pénétration de l'humidité et des solvants.
Couleur
Noir
Diamètre Max
700 [mm] // 27.559"
Longueur Min/Max - Tolérance UNI:ISO 2768T 1m
350 - 2.850 [mm] // 13.78" - 112.205"
Épaisseur
7,5 - 70 [mm] // 0.295 - 2.756"
Dureté superficielle – Tolérance +/-5 Shore D
75 Shore D
Résistance électrique
<1 MOhm
Air comprimé pour montage sleeve/carrier
6 - 10 [bar] // 87 - 145 PSI Débit minimal : 700 [l/min] avec entrée air à passage libre avec D => 8 [mm]
Température d’exercice
18° - 40 °C // 64,4 - 104 °F
Vitesse max. d’impression
600 [m/min]
Encoche de butée
Anneau de protection en acier avec encoche de butée à baïonnette Intégrée
Brides latérales
Standard : Aluminium - En option : Fibre de carbone
Tolérance d’exécution
Finition extérieure avec rectification de précision (Ra = 0,8) à T.I.R. < 0,02 mm] quand mesuré sur un mandrin à T.I.R. <= 0,005 [mm]
Nettoyage et stockage
Utiliser de l’alcool éthylique en ajoutant 20 % max. d’acétate d’éthyle ; stocker en position verticale
